Korkean lämpötilan käänteishallintalaite

1. Järjestelmäspesifikaatio, kokoonpano ja määrä

projektinimi

Korkean lämpötilan antibias-testijärjestelmä

Projektimalli

GK6500

määrä

Sarja

tilavuus

1745 mm (W) × 1245 (d) mm × 1850 mm (h)

paino

500 kg

Testityyppi

HTRB

sovellusalue

SIC MOSFET, IGBT, IPM, siltareaktori ja muut puolijohdelaitteet, jotka soveltuvat erilaisiin SIC / GAN -siruihin korkean lämpötilan antibias -testiä varten.

täyttää kriteeri

Testiviivojen ja testimenetelmien on täytettävä MIL-STD {1}}}} menetelmän 1037, IEC 60749-9, aqg -324 ja AEC Q101.

järjestelmän luotettavuus

Järjestelmän keskimääräinen ilmainen käyttöaika on 10000 tuntia.

Koekapasiteetti

Lämmitysalusta

24

Koeasema

24 puoli-siltaa / 4 ontelo onteloa kohti =96

48 Station / 4 -onkalo onteloa kohti =192

kokeen kunto

testilämpötila

175 aste

Suurin puolueellisuusjännite

2000V

Määritysluettelo

Tarvikkeiden nimi

Valmistaja / tuotemerkki

Malli / kokoonpano

määrä

Moottorin pääkehys ja virranjakelujärjestelmä

Gao Kun Electronic

/

1 asetettu

Ikääntymisen testivirtalähde

Gao Kun Electronic

/

8 yksikköä

Kanavan ohjaustunnistus- ja käyttöpaneeli

Gao Kun Electronic

/

8 lohko

Lämmönlevyn hallintataulu

Gao Kun Electronic

/

24 lohko

Teollisuusohjaustietokone (all-in-one-kosketusnäyttö)

Hao Teng

15 tuumaa

1 asetettu

Korkean lämpötilan antibias-testijärjestelmän mittaus- ja ohjausohjelmisto

Gao Kun

Korkean lämpötilan antibiasmittaus- ja ohjausohjelmisto v3. 0

1 asetettu

satunnainen tiedosto

1. Käyttöohje (Ohjelmistooperaation käsikirja)

1 kopio

2. Käyttöohje (laitteiston käyttöohje)

1 kopio

3. Metrologinen vahvistusraportti

1 kopio

4. takuu

1 kopio

5. takuukortti

1 kopio

6. Pätevyystodistus

1 kopio

7. Box -arkki

1 kopio

2. tekninen eritelmä ja kuvaus

operatiivinen ohjelmisto

Ohjelmistorajapintakaavio

Ohjelmiston päärajapintakaavio

Kuvaus: Kunkin testikanavan erätiedot on esitetty vasemmalla, toimintovaihtoehdot on esitetty yläreunassa, oikealla olevan aseman vuototiedot ja vasemmassa alakulmassa oleva sähköviestinnän asetus.

Vuotokäyrärajapinta

Se voi seurata kunkin aseman vuotovirtaa reaaliajassa ja kuvata vuotokäyrää.

Laitekirjasto, tietokanta, erätiedot, käyttöprosessi, testitila, pistokkeen havaitseminen, näytteenottovälin asetus jne.

Suorittaa topologia

Linjatopologia

Jokainen silmukka tukee nopeaa sulkemista

Tukea negatiivista painetta (jokainen alemman siltavarren portti)

Ylä- ja ala -sillat ladataan ja seurataan samanaikaisesti.

Jokaisessa kanavassa on 6 keulaa, 24 puolisiltaan kokoelmaa, joka tukee 8 kolmivaiheista täyden sillan riippumatonta kokoelmaa (maksimiarvo), yhteensä 8 kanavaa.

Lämpötilan mittaustila

Liitoksen lämpötila lasketaan vuotovirralla

Aseta useita lämpötilapisteitä lämpölevylle ja tasapainota jokainen lämpötilapiste ajanjakson ajan, yleensä 30 minuutin ajan. Ajan lopussa virtalähde antaa vuodon vastaavassa lämpötilapisteessä, joka mitataan jännitteellä. Muut kohdat ovat samat (alla oleva kuva on K -arvotestausrajapinta)

2, ja suorita muuntaminen rthj-c

Syötä hyvä risteyskuoren lämpövastusarvo etukäteen ja laske risteyslämpötila seuraavasti: t j=tc + rth * vce * jää

Jokaisessa lämpölevyssä on kaksi lämpötilan mittauspistettä, yksi PT 100, joka sijaitsee lämpölevyn keskellä, jousen sisäänvedettävä. Toinen haudataan keittolevyn sisälle keittolevyn lämpötilan seuraamiseksi. Vakiokuoren lämpötilan TC -tila ja vakio keittolevyn lämpötilatila voidaan asettaa ohjelmiston läpi.

rakennusjulistus

Rakenteen kuvaus: Testikaapia käytetään 24 testialustaan. Testialusta on kerroskerrosrakenne, joka on 6 jokaisessa kerroksessa. Hyväksy laatikkotyyppinen rakenne. Kuusi ryhmää ryhmälle, vedä ulos ja etene yhteen.

Havainto -ikkuna: Jokaisessa laatikossa on havaintoikkuna laitteen asennossa havaintomoduulin helpottamiseksi;

Jäähdytyspuhallin: Jokainen lattiaalusta on varustettu pakotetulla jäähdytyspuhaltimella, jota käytetään lavan jäähdytykseen. Kun sirun lämpötila tai kuoren lämpötila ylittää asetuksen, mittauslaite voidaan jäähdyttää nopeasti (automaattinen tila).

kalusto

Määritysluettelo

paneeli

Polyimidi (polymidi) -levy, TG 260 aste 175 asteessa pitkään (@200 astetta yli 2000H).

oikosulku

Levy on varustettu nopeasti sulatetulla keraamisella sulakkeella, kun testilaite oikosulku.

Lämmitysalusta

materiaalilaatu

Alumiinilevymateriaali, moduulin asennuspinnan tasaisuus on alle 50um.

Lämpölevyn koko: 130 * 180mm

rakenteellinen esitys

Lämmitysalusta on jaettu kolmeen kerrokseen, nimittäin sähkölämmityslevy, keraaminen eristyslevy ja alumiinilevykerros. Laite on asennettu alumiinilevylle. Lämmityslevyn keskellä on lämpötilan mittauspiste.

Laitteen asennustila

Pohjalevyn ruuvi kiinnitetty (ED3 -pakkaus) + puristin sähköliitäntälevy; Jokaisessa moduulissa on piirilevy, piiri on kytketty piirilevyyn, kortti on kytketty moduuliin. (Alumiinilevy voidaan vaihtaa)

Lämpötilan mittaustila

Jokainen lämmitysalusta pidättää kaksi lämpötilan mittauspistettä, toinen on alustan lämpötilan lämpötilan mittaus ja toinen on laitteen kuoren lämpötilan mittaus. Kun laite lukitaan lavalla, kuoren lämpötila mitataan alareunassa varattulla lämpötila -anturilla.

Tärkeimmät indikaattorit

Lämpötila -alue: huoneenlämpötila ~ 2 0 0 astetta, resoluutio 0,1 astetta;

Lämpötilan poikkeama: ± 3 astetta;

Lämpötilan tasaisuus: 1 aste;

Lämpötilan ylitys: 3 astetta;

hallintamenetelmä

Alustan lämpötila \ laitteen kuoren lämpötila voidaan valita ohjauspisteenä, ja alustan lämpötilaa voidaan ohjata lämpötilan palautteen kautta tässä vaiheessa.

Lämpötilan näyttö

Kaksi lämpötilaarvoa esitetään, yksi on lämmitysalustan lämpötila ja yksi on laitteen kuoren lämpötila TC.

Virran eritelmät

Virtalähde

Virrankokoonpano

hallintamalli

Manuaalinen ohjaus: Säädä virtalähde manuaalisesti testiparametrien asettamiseksi.

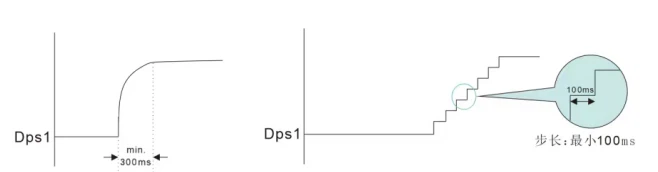

Virtalähde on normaalisti virtatilassa virtalähde askel voimassa

Ohjelmiston ohjaus: Järjestelmäohjelmiston asettamien testiolosuhteiden avulla järjestelmä hallitsee automaattisesti kuormituksen virtalähdettä (useita ylös- ja alaspäin suuntautuvia tiloja).

Asuntolautakunta

päätoiminto

IDSS: n virran havaitseminen: Jokaisessa laitteessa on erillinen ylä- ja ala -sillat samanaikaisesti tarkkailemaan (24 silmukkaa, täyttävät 12 ylemmän ja alemman sillan ryhmää, kukin silmukka tukee nopeaa sammutusta);

Jännitteen havaitseminen: jokaisessa kammiossa oleva runko;

Lämmitysalustan lämpötilan havaitseminen, kuoren lämpötilan TC -valvonta;

Kun vuoto ylittää rajan, rele katkaisee suojaan 100 ms: n sisällä;

Havaitsemistarkkuus

IDSS: n sähkövuotojen seuranta

Nykyinen havaitsemisalue: 1ua ~ 1 0 0,0Ma, erilaistumisnopeus ja näytteenottotarkkuus jaetaan seuraavasti:

{{0}} ua: resoluutio: 0,1 UA, tarkkuus ± (1% + 0. 2) UA

0. 1-1 ma: resoluutio: 1 ua, tarkkuus ± (1% + 2) ua

1-100 ma: resoluutio: 10 ua, tarkkuus: ± (1% + 20) UA

Virran alue valitaan automaattisesti nykyisen todellisen mitatun vuotovirran mukaan.

jännite

Jännitteen havaitsemisalue: 1 V ~ 2000 V.

Alle 3 0 0 V: Resoluutio on 0,1 V, tarkkuus: 1%± 0,2 V

Kun yli 300 V: Resoluutio on 1 V, tarkkuus: 1% ± 1 V

Mittaus- ja ohjaustoiminto

päätoiminto

Testaa jokainen kammion jännite / ylempi / alempi silta -IR -virran havaitseminen, alustan lämpötilan valvonta, kuoren lämpötilan TC -valvonta ja risteyslämpötila TJ (laitteiden risteyslämpötilaa tarkkaillaan TJ=TC + RTH * VCE * ICE) -kaavan mukaan);

Testiolosuhteet voidaan asettaa: CE, GE -jännitearvo, ylempi ja alempi silta -testi tai samanaikaisesti, yli lämpötilan suojausarvo, vuotovirran suojausarvo, jännitesuojausarvo, moduulin lämpövastusarvo RTH;

Aseta ajoituksen jäähdytysjännite, testi loppuaika, lämpötila laskee automaattisesti 55 ° C: seen ja sammuta sitten virta.

Vähimmäisvarastoväli 30S;

Viestinnän tilan havaitseminen ja lämmitysalustan ohjauskortti;

Liiallinen rajoitussuoja jokaisella asemalla (jokainen aseman relekytkin + nopea sulatuskeraaminen sulake).

Pyydä testitietoja luodaksesi muokattavan testikertomuksen automaattisesti.

Se voi seurata kunkin aseman vuotovirtaa reaaliajassa ja kuvata vuotokäyrää.

Tukea kiinalaista ja englanninkielistä, teeman värikytkintä tahdolla.

Teollisen tietokoneen satunnainen kokoonpano, kosketusnäyttö, helppo toiminta; Win10 -järjestelmä, langattomalla verkkokortilla;

Työrajapinta

Kunkin lämmitysalustan parametritila voidaan näyttää reaaliajassa;

(Kaikki aseman tilaparametrit voidaan näyttää reaaliajassa, ja näyttörajapinta ja tiedonkeruu suoritetaan itsenäisesti).

Lähtöraporttiesimerkit, jotka voidaan räätälöidä tarpeen mukaan. (Eränumerotiedot, piirustusmenetelmä jne.)

Säästä aikaväli

VR / IR / TR / TJ päivitetään reaaliajassa, ja näytteenottoväli voidaan asettaa 1 sekunnista 9999 minuuttiin.

tiedonhallinta

The original number is recorded in a custom format and stored in the hard disk, and the corresponding software can draw the leakage curve and generate Excel data report according to the record. Maximum number of records> 999999.

varmuuskopio

Järjestelmässä on tietojen automaattinen varmuuskopiointi ilman vahingossa tapahtuvaa virranhoitoa.

turvatoimenpiteet

virransuojaus

Tahattoman tehovirheiden tapauksessa järjestelmä katkaisee kokonaisvirtalähteen automaattisesti ja palauttaa järjestelmän normaalin toiminnan keinotekoisesti.

muu

Laitteiden virtalähdeosassa on vuodonsuojakytkin, ja koko koneen kuori on turvallisesti maadoitettu.

Järjestelmän käyttöympäristö

ympäristön lämpötila

5-40 aste

suhteellinen kosteus

Enintään 80% RH -ilmakehän paine 750 ± 30 mmHg

Sähköverkkojännite

AC220V ± 22 V

Sähköverkkotaajuus

50Hz ± 1 Hz

huoltoluokitus

12 kW;

ympäröivä ympäristö

Sen ympärillä ei ole vahvaa magneettikentän häiriöitä ja haitallista kaasuerosiota

Vesikaasuvaatimukset

Ei vaatimusta

Asennus, käyttöönotto ja hyväksyminen

toimituskausi

Sopimusvaatimusten mukaan

Pakkauskuljetustila

Toimittaja hoitaa kuljetuksen ja pakkauksen. Pakkauslaatikko on kiinteä ja ilmaisee nostokeskuksen ja nostoosan. Pakkauslaatikko täyttää pitkän matkan kuljetuksen, iskunkestävän ja sadetodistuksen, varmistaa laitteiden kuljetuksen turvallisuuden ja vakauden ja saavuttaa määränpään hyvässä kunnossa.

Laitteiden asennus ja käyttöönotto

Kun laitteet saapuivat määränpäähän, toimittaja saapui käyttäjän sivustolle mahdollisimman pian asennusta varten, virheenkorjausta, testausta varten, molemmat osapuolet, jotka ovat allekirjoittaneet toimitussisällön ja toimittavat laiteluettelon ja tekniset tiedot laatikkotarkastuksesta, tarkistavat laitteet ja satunnaiset varaosat, lisävarusteet ovat ehjät, jos vaurioita tai ei täytä vaatimuksia jne., Toimittaja vastaa täyttämistä.

lopullinen hyväksyminen

Ennen hyväksymisaikaa: Valmistajan on ilmoitettava ostajalle etukäteen tuotantoohjelman mukaan henkilöstön valitsemiseksi ja asiaankuuluvien menettelyjen käsittelemiseksi, ja vaatimuksen on lähetettävä ennakkomaksuhenkilöstö toimittajalle ennakkomaksua varten.

Ennakkoilun pääisältö: laitteiden kokoonpanon laatu ja ulkonäkö; pääkomponenttien ja lisävarusteiden vahvistus; Laitteiden testin tarkkuus; päätoimintojen ja lisävarusteiden tukeva kunto; Ennen hyväksymisraportti (tai muistio), jonka molemmat osapuolet ovat allekirjoittaneet.

Laitteiden lopullinen hyväksyminen: Toimittajan on testattava ikääntymisjärjestelmä asennuksen, käyttöönoton ja itsenäisen tarkastamisen jälkeen. Kokeiluoperaation jälkeen toimittajan on suoritettava lopullinen hyväksyntä.

Hyväksyntäkriteerit: hyväksyminen molempien osapuolten allekirjoittaman "teknisen sopimuksen" mukaisesti.

Tekninen tuki ja seurannan ylläpito

Tekninen koulutus / tuki

Toimittajan on tarjottava paikan päällä teknistä koulutusta, jotta ostajan tekninen henkilöstö voi periaatteessa hallita laitteiden toimintamenetelmän, laitteiden toimintaperiaatteen, päivittäisen ylläpidon ja ylläpidon, yleisten vikojen määrittämisen jne. Vaaderin edeltävän hyväksymisen aikana toimittajan on oltava vastuussa laitteiden suunnitteluperiaatteen ja toiminnan alkuperäisestä koulutuksesta.

Lopullisen hyväksynnän aikana toimittajan on oltava vastuussa vaatimuksen toiminnasta ja käytöstä, käyttöturvallisuuskoulutuksesta ja perushuoltokoulutuksesta, jotta sekä laitteista vastaava käyttäjät että laitteista vastaavat käyttäjät että laitteiden huoltohenkilöstöt voivat hallita laitteiden käyttöä.

Laitteistokokoonpanon tapauksessa pohjimmiltaan muuttumattomana, ostaja nauttii elinikäisen ilmaisen laiteohjelmistopäivityspalvelun. Toimittajan on toimitettava laitteiden tekninen kuuleminen, käyttökoulutus ja toimitettava viimeisimmät tiedot ja tiedot laitteiden parannus- ja huoltotekniikasta.

laadunvarmistus

Toimittaja takaa, että toimitetut tavarat ovat uusia, parhaista materiaaleista ja parasta työtä, ja täyttävät kaikin puolin sopimuksessa määritellyt laadun, tekniset tiedot ja suoritusvaatimukset. Toimittaja varmistaa tavaroiden oikean asennuksen, kohtuullisen käytön ja ylläpidon sekä hyvän käytön tavaroiden elinaikana.

Takuuaika: 1 vuosi.

Myyjä on vastuussa laitteiden elinikäisestä kunnossapidosta;

Laatuongelmiin myyjän on reagoida 24 tunnin sisällä ja ratkaista ongelmat viimeistään viikon kuluessa;

Kun ohjelmisto päivitetään, samantyyppiset laitteet tarjoavat ilmaisen päivityspalvelun.

Luottamuksellisuussopimus

Myyjä sitoutuu pitämään luottamukselliset kaikki ostajan toimittamat tekniset tiedot ja hankkeet, eivätkä saa paljastaa asiaankuuluvia teknisiä tietoja ja tietoja kolmannelle osapuolelle.

Ostaja sitoutuu pitämään luottamukselliset kaikki myyjän tarjoamat tekniset tiedot ja hankkeet, eikä se saa paljastaa mitään merkittäviä teknisiä tietoja ja tietoja kolmansille osapuolille.
